Salida del encoder

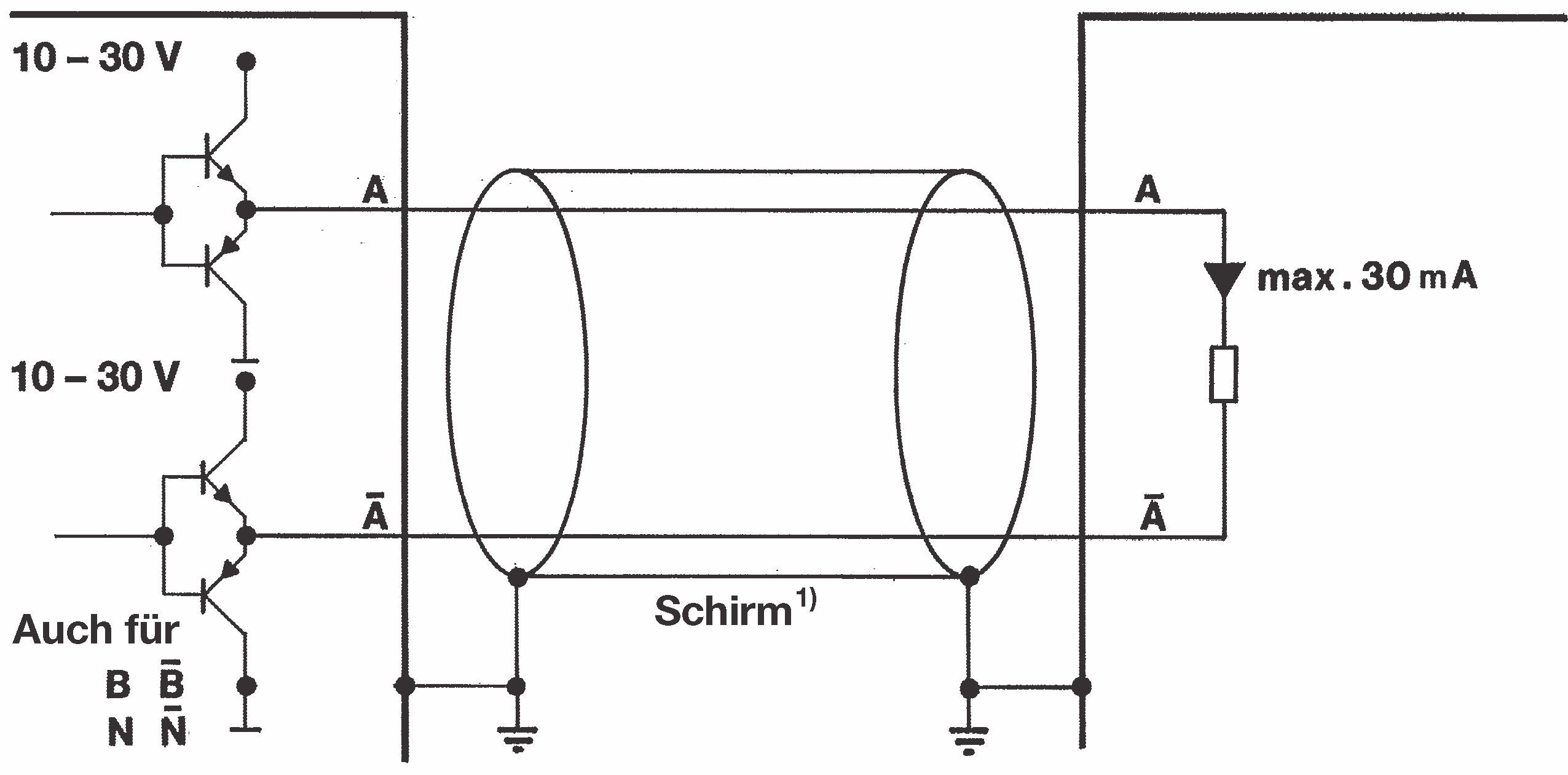

SALIDAS - push-pull antivalente
¹Pantalla del cable conectada a la carcasa en el lado del codificador
DATOS TÉCNICOS
| letra de código | I = push-pull antivalente (con UB= 10 - 30 V) |
| Señales de salidaGiro a la derecha (cw) mirando al eje | Secuencia de impulsos rectangulares (HTL) para los canales A, B, N y sus señales invertidas A , B , N |
| tiempos de conmutacióncon cable de 1,5 m | ≤ 2 μs ≤ 2 μs |
| Forma del pulso | |
| ciclo de trabajo | 1:1 |
| Tolerancia¹ | ±25° eléctrico |
| Frecuencia de impulsos máx. | 200 kHz (ver longitud del cable) |
| Tensión de salida | 0... + UB |
| Nivel de salida | H ≥ UB-3 V / L ≤ 2V |
| Carga de salida máx. | ±30 mA |
| resistencia al cortocircuito | todos los canales a prueba de cortocircuitos mediante regulación integrada |
| Protección contra polaridad inversa de UB: | sí |
1distancia de A a B al menos 0,7 μs (a 200 kHz)
LONGITUD DEL CABLE
en función de la tensión de salida y de la frecuencia (a 25°C)¹:
| longitud | contra-reloj antivalente |
| 10 m | DC12 V, 200 kHz |
| DC24 V, 200 kHz | |
| DC30 V, 200 kHz | |
| 50 m | DC12 V, 200 kHz |
| DC24 V, 50 kHz | |
| DC30 V, 25 kHz | |
| 100 m | CC12 V, 150 kHz |
| DC24 V, 25 kHz | |
| DC30 V, 12 kHz |
¹relacionado con el cable original de Hengstler
